Vous avez dû remarquer sur les navires des conduits de couleurs; mais à quoi servent t-ils ?
La norme ISO 14726 (International Standard Organization) spécifie les couleurs principales pour l’identification du contenu des tuyaux.
Quelques exemples:
Noir = eau usée
Bleu = eau fraiche
Vert = eau de mer
Orangé = pétrole autres que du carburant
Violet = acide
La norme ISO (DIS)14726-2 précise quant à elle les codes de couleurs complémentaires permettant d’identifier au mieux le contenu des conduites.

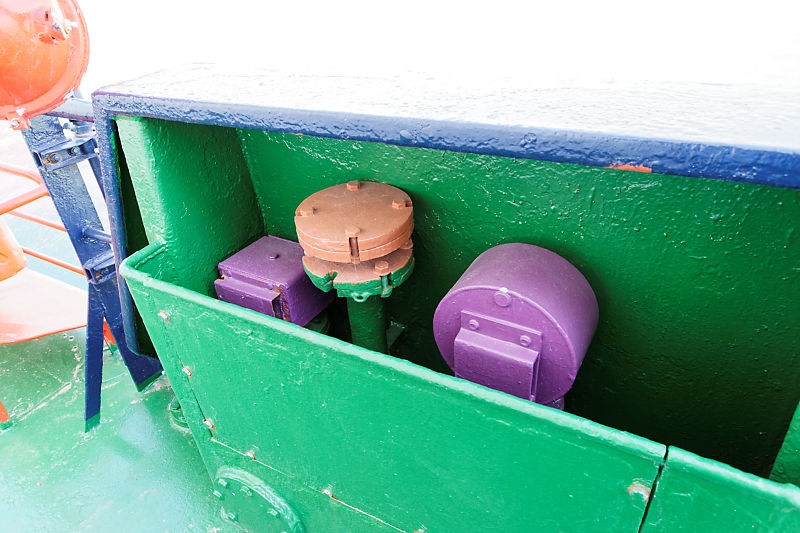

Dans l’exemple photographique il y a:
vert et violet = eau de ballast
vert et marron clair = eau de mer pour refroidissement
Vous pouvez télécharger le document Marquage de tuyauteries maritime suivant ce lien
Ci-dessous un extrait:
