Le but
L’intérêt d’une règle numérique est d’accroître la précision de mesure du déplacement du chariot porte-outil par rapport au vernier de la machine.
La lecture est directe en mm ou en pouces.La précision est de l’ordre du centième.
Description du matériel
Le matériel utilisait est une règle numérique du fabriquant chinois Shanse .
La règle est en inox.L’ensemble doit être protégé contre les copeaux et l’huile de coupe.
Ce fabriquant est spécialisé en appareil de mesure industriel.

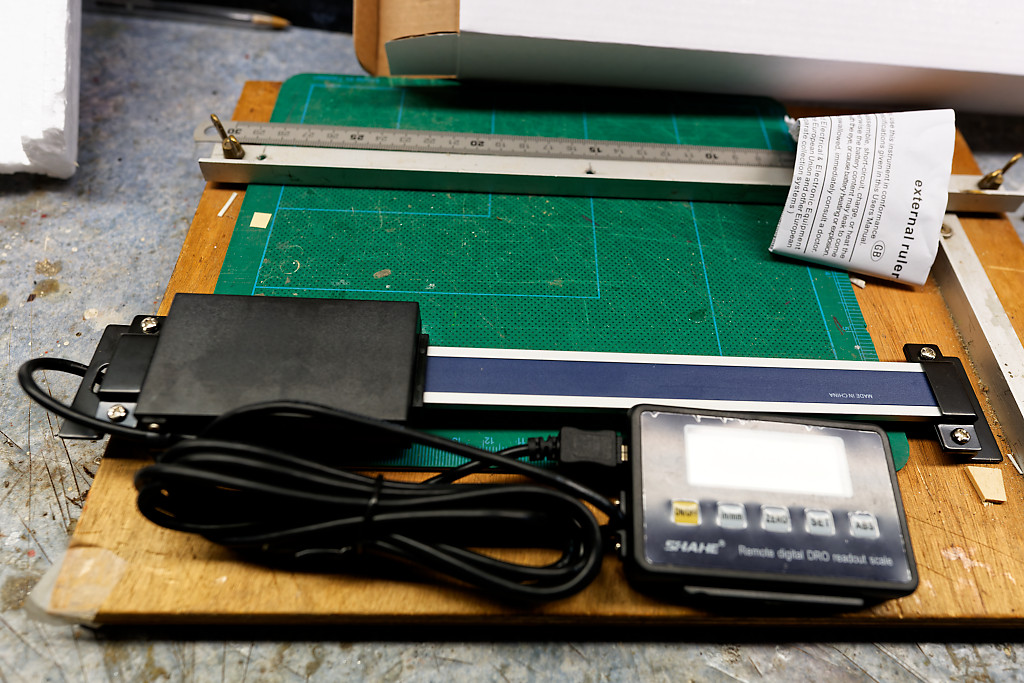

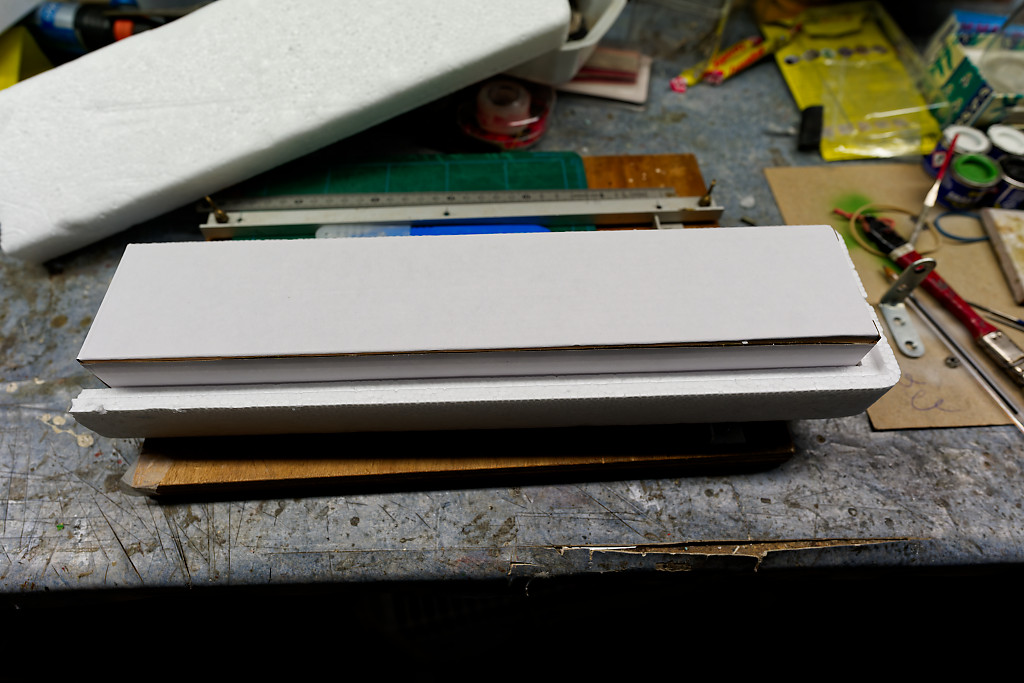

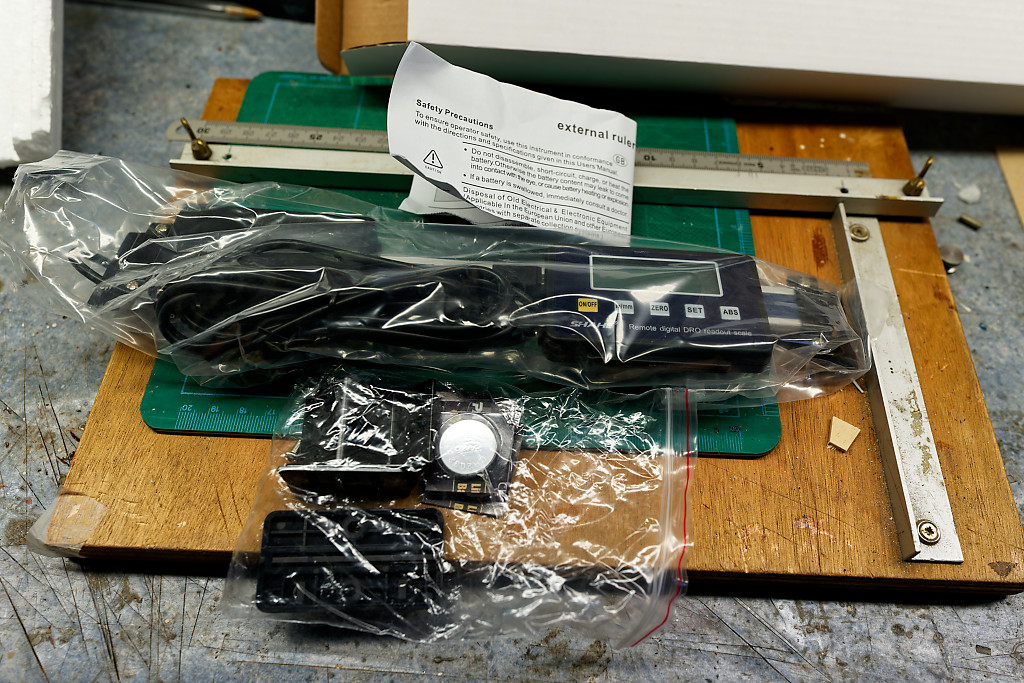

Le matériel est arrivé d’Espagne sous 8 jours environ.L’emballage est soigné.Il est protégé dans un étui en polystyrène dans lequel il y a une boite en carton. la boite contient la règle , son dispositif de mesure, un boitier indépendant supportant indicateur et un clavier ainsi qu’un manuel explicatif et des accessoires de montage.
Les piles 2 x CR2032 sont fournis par l’expéditeur.
Il est possible de monter cet ensemble horizontalement ou verticalement.
Cette règle peut se monter sur une fraiseuse en 3 axes , une perceuse ou autre machine.
Le montage sur la machine

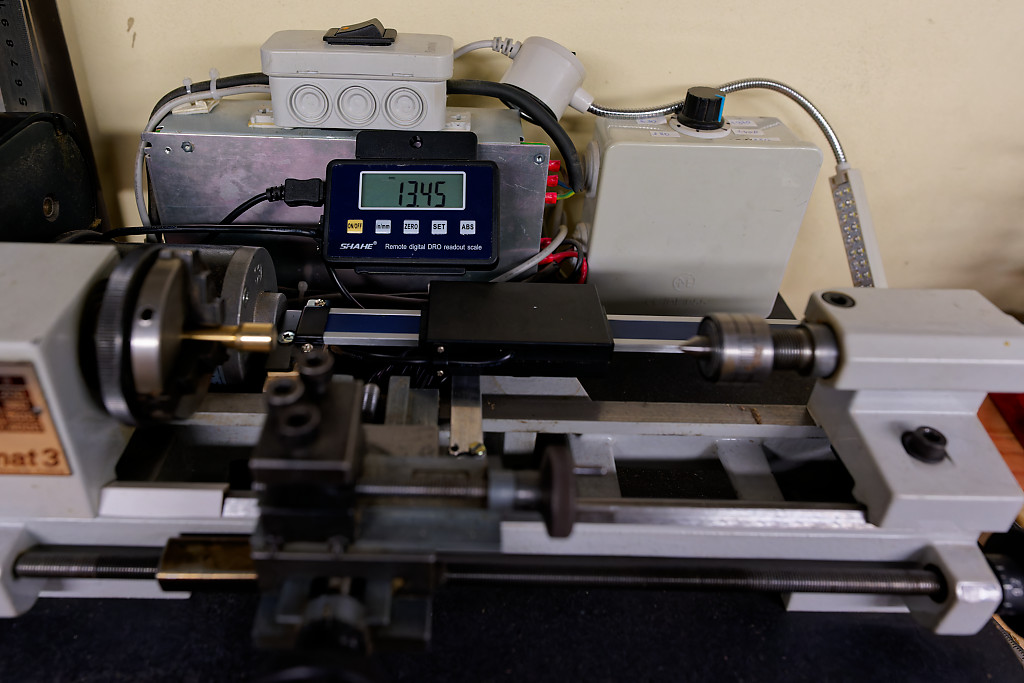

J’ai monté cette règle sur un mini tour Unimat 3 pour le déplacement longitudinal.

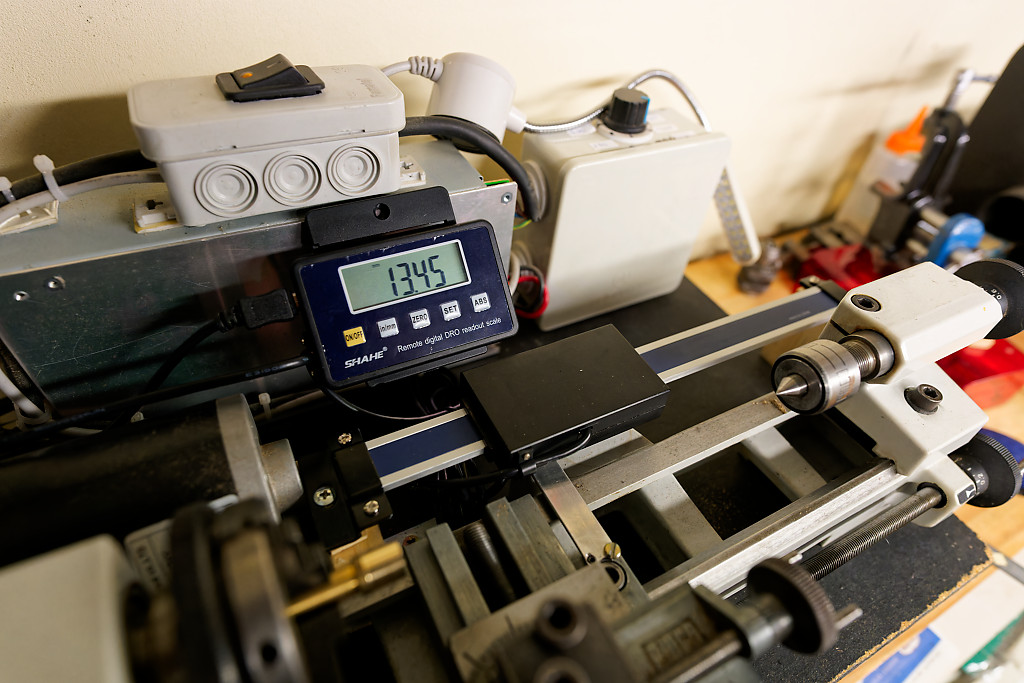

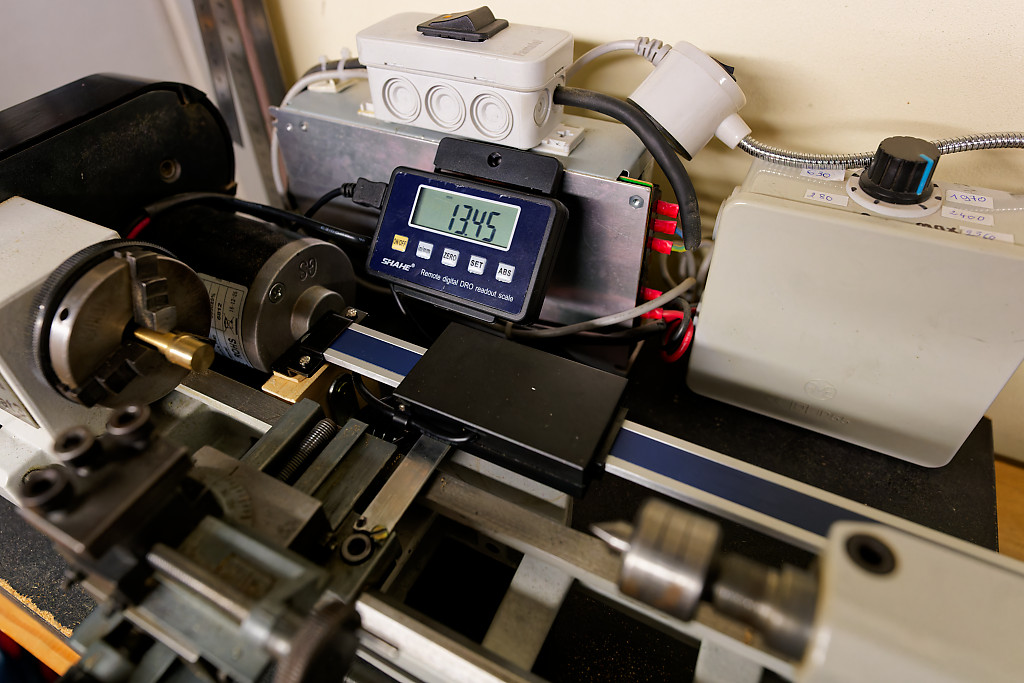

La règle est fixée sur deux supports en bois.Le système de mesure est relié au tour sur le chariot longitudinal à l’aide d’une pièce en aluminium. Le système de mesure comporte différents trous filetés M3.

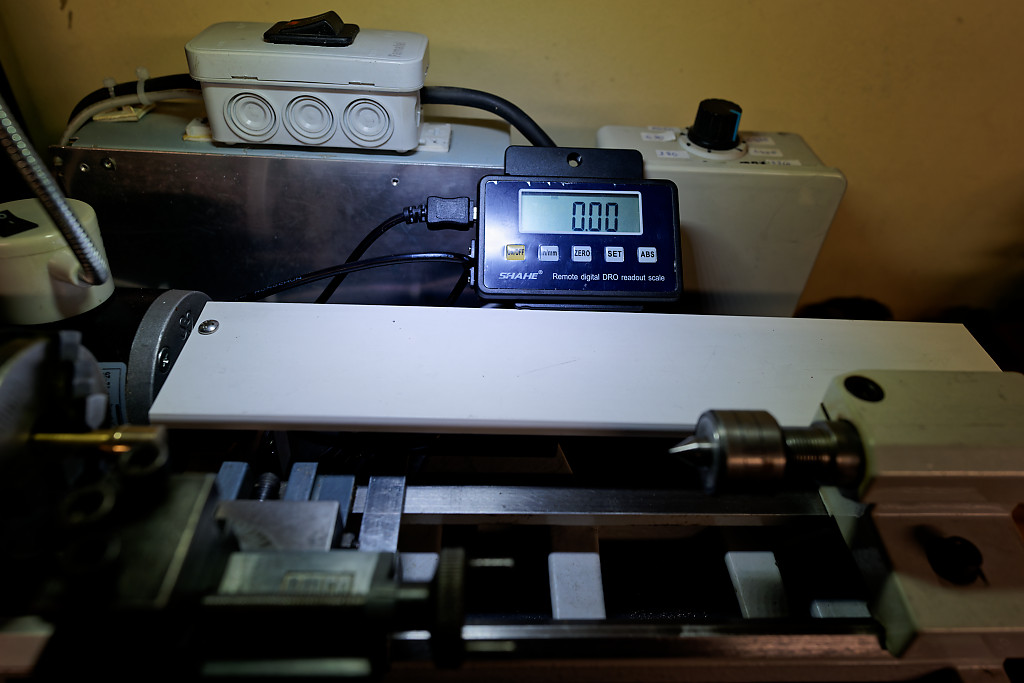

La règle et son dispositif de mesure est protégé des copeaux et huile de coupe par un couvercle de goulotte fixé par deux vis
Cette vidéo montre la règle en action
