Les voiliers radiocommandés ne possèdent pas de moteurs de propulsion mais des voiles qui permettent de les faire naviguer plus ou moins vite suivant la force du vent et sa direction.
Afin d’adapter le réglage des voiles au vent, le modèle est équipé soit d’un servomoteur à bras ou d’un treuil de voile.
– I) Treuil de voile

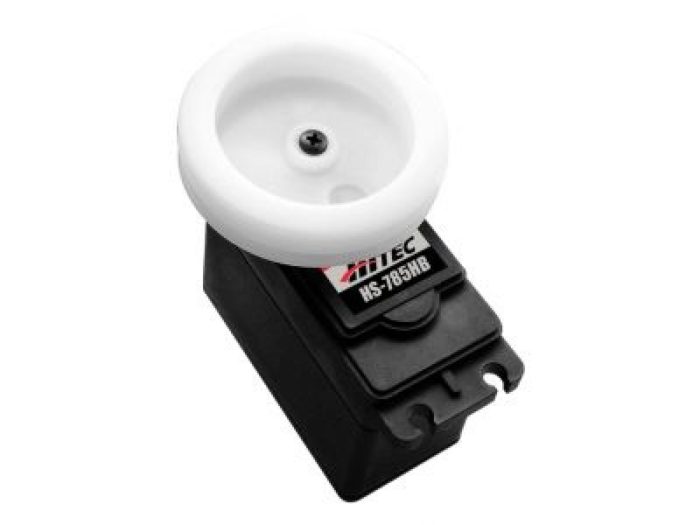

Il est constitué d’un servomoteur et d’une poulie à gorges
Ce servo treuil dispose d’une course de 3.5 tours avec un couple de 13.2kg/cm. La course peut être ajustée avec un émetteur de radiocommande programmable.
Suivant la marque du treuil, il existe des poulies de plusieurs diamètres.
– II) Servomoteur à bras

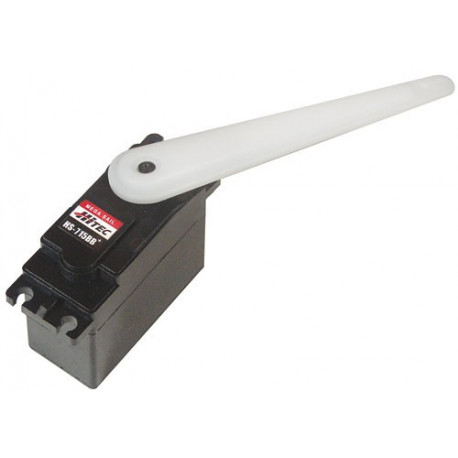

Ce servomoteur a une force de 13kg mais pas à l’extrémité du bras.
– III) Câblage pour un treuil de voile.
a) Exemple 1
Ce montage peut être installé à l’intérieur ou à l’extérieur du modèle.

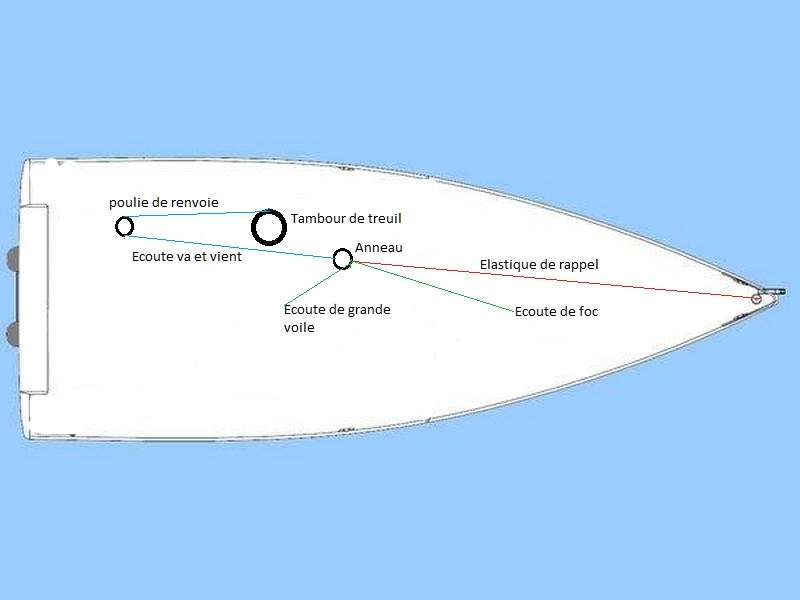

Sur le schéma, on remarque le tambour de treuil, une poulie de renvoi, un anneau, les écoutes et l’élastique de rappel.
L’écoute va et vient en bleu va permettre d’ouvrir ou de fermer les voiles en fonction du vent grâce au manche de l’émetteur de radiocommande.
Cette écoute va s’enrouler ou se dérouler sur le tambour. Une poulie de renvoie la guide.
L’anneau relié à l’écoute va et vient en bleu permet de raccorder l’écoute de la grande voile en vert, l’écoute du foc en vert et l’élastique de rappel en rouge.
L’élastique de rappel en rouge sert à tendre l’écoute va et vient en bleu afin que celle-ci ne saute de la gorge du tambour.
L’écoute de la grande voile sera reliée à la baume de grande voile et l’écoute de foc à la baume de foc.

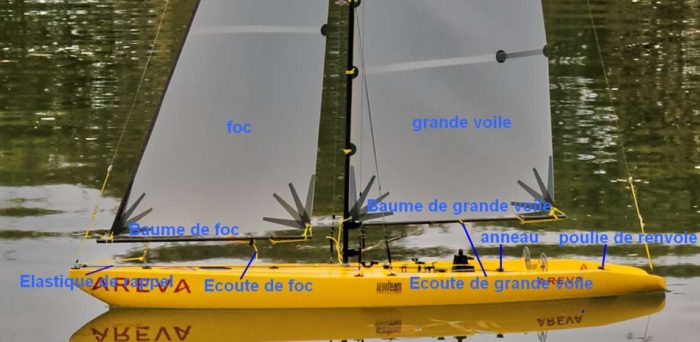

Exemple sur un sea-cret amélioré
b) Exemple 2
Ce montage est installé à l’intérieur du modèle.

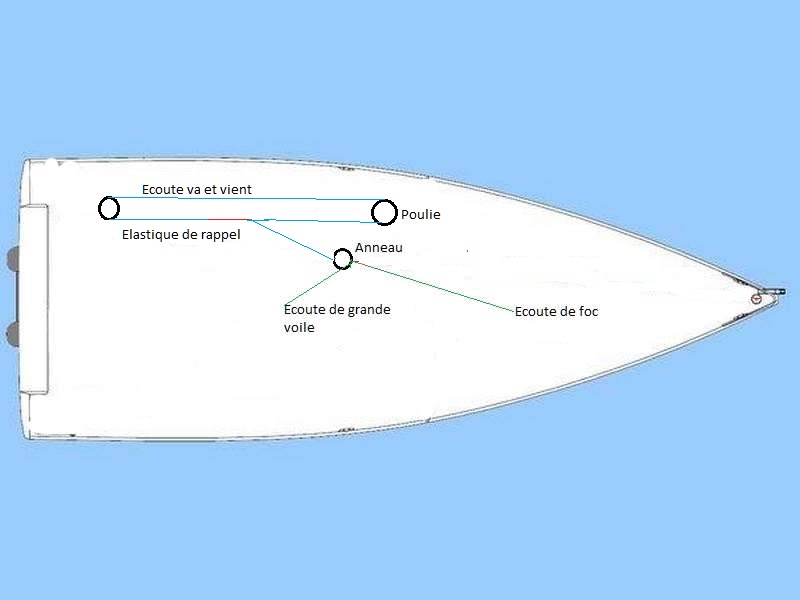

Sur le schéma, on remarque également le tambour de treuil, une poulie, un anneau, les écoutes et l’élastique de rappel.
L’écoute va et vient en bleu va permettre d’ouvrir ou de fermer les voiles en fonction du vent grâce au manche de l’émetteur de radiocommande.
Cette écoute va s’enrouler ou se dérouler sur le tambour ainsi que la poulie.
L’anneau relié à l’écoute va et vient en bleu permet de raccorder l’écoute de la grande voile en vert, l’écoute du foc en vert et l’élastique de rappel en rouge.
L’élastique de rappel en rouge sert à tendre l’écoute va et vient en bleu afin que celle-ci ne saute de la gorge du tambour et de la poulie. Une écoute de sécurité peut être ajoutée, plus longue que la tension mini de l’élastique dans le cas ou l’élastique venait à ce casser.
L’écoute de la grande voile sera reliée à la baume de grande voile et l’écoute de foc à la baume de foc.
– IV) Câblage treuil à bras

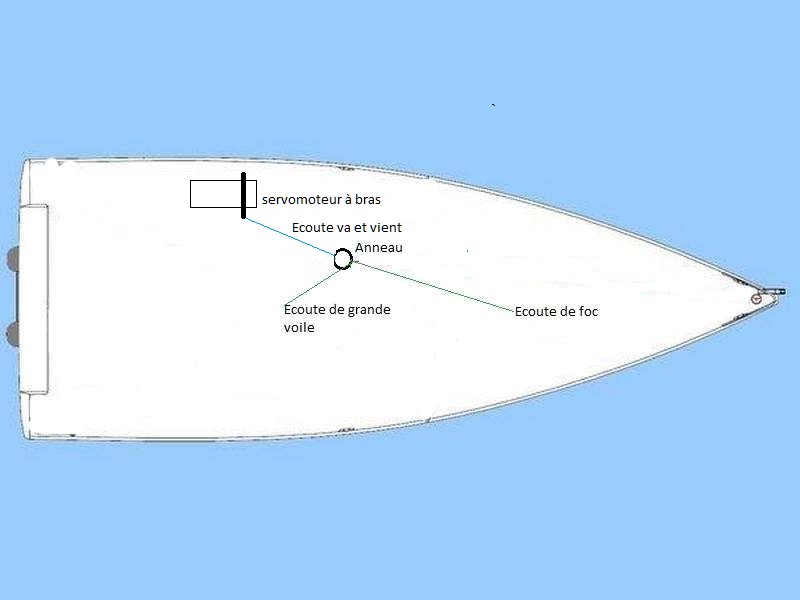

Ce montage est installé à l’intérieur du modèle.
Les écoutes foc et grande voile en vert seront raccordées au bras ou avec un anneau suivant le modèle.
– Avantages et inconvénients
Le treuil permet d’avoir un réglage plus fin et une force de traction plus importante.
Le bras du servomoteur peut être difficilement être installé à l’intérieur de la coque suivant la grandeur de celle-ci.
