Les matériaux:
une barre d’aluminium en forme de H et une plaque d’aluminium épaisseur 2mm ou une plaque d’aluminium de 5mm
une chute de contre-plaqué de 0.4mm
une feuille de laiton de 0.2mm
une chute de contre-plaqué en 5mm
Les outils:
une fraiseuse
un mini-disque à découper diamanté
une lime diamantée
une mini-perceuse équipée d’une mini-meule.
un fer à souder de 40W avec une panne tournevis
une bobine de soudure diamètre 0.8mm
du flux à souder
des pinces crocodiles
Préparation des pièces en laitons
Coller sur du contre-plaqué de 5mm la feuille de laiton de 0.2mm à l’aide d’une colle à bois.
Attendre 24h que la colle soit sèche.
Cette étape va permettre de découper des bandes de laiton sans que celles-ci se déforment.
La largeur des bandes de laiton va déprendre de la largeur de vos montants en fonction de l’échelle de votre maquette. Dans cette réalisation, elles font 2mm de large.
Découpe des bandes de laiton.

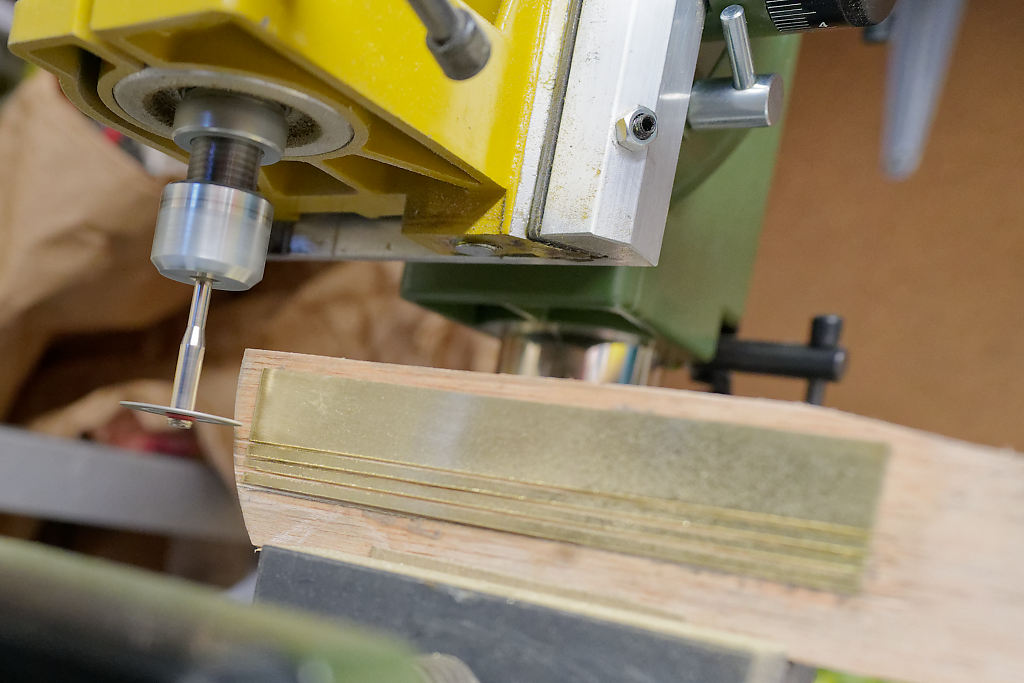

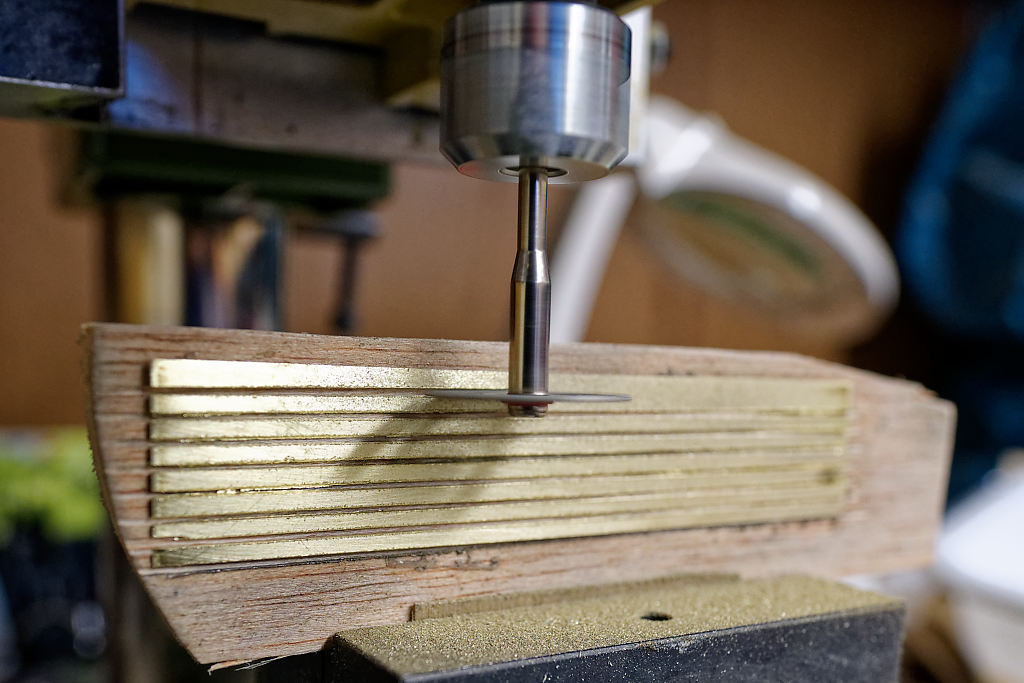

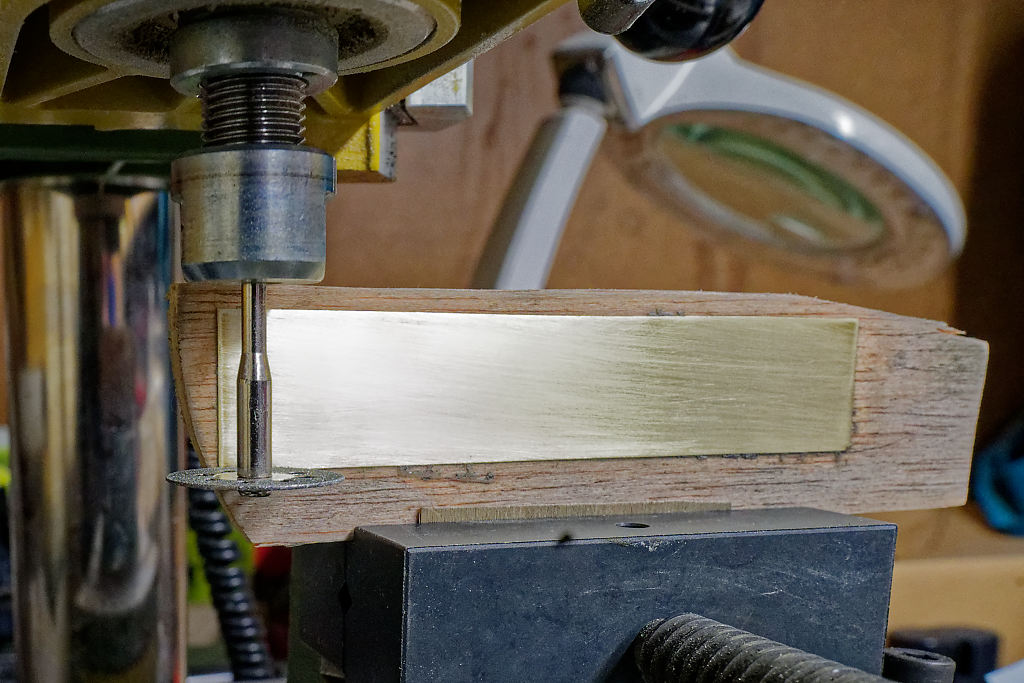

La découpe se fera à l’aide d’une faiseuse équipée d’un étau afin de fixer la pièce de contre-plaqué avec la feuille de laiton.Grace à cette machine les bandes seront rigoureusement identiques. J’utilise un disque diamanté d’une épaisseur de 0.6mm

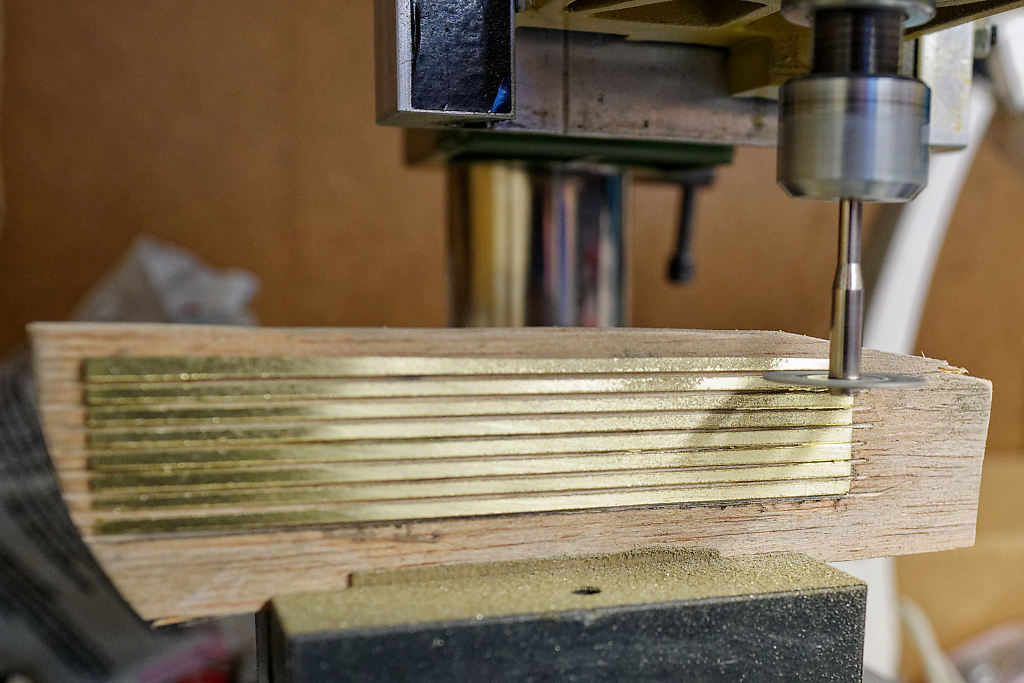

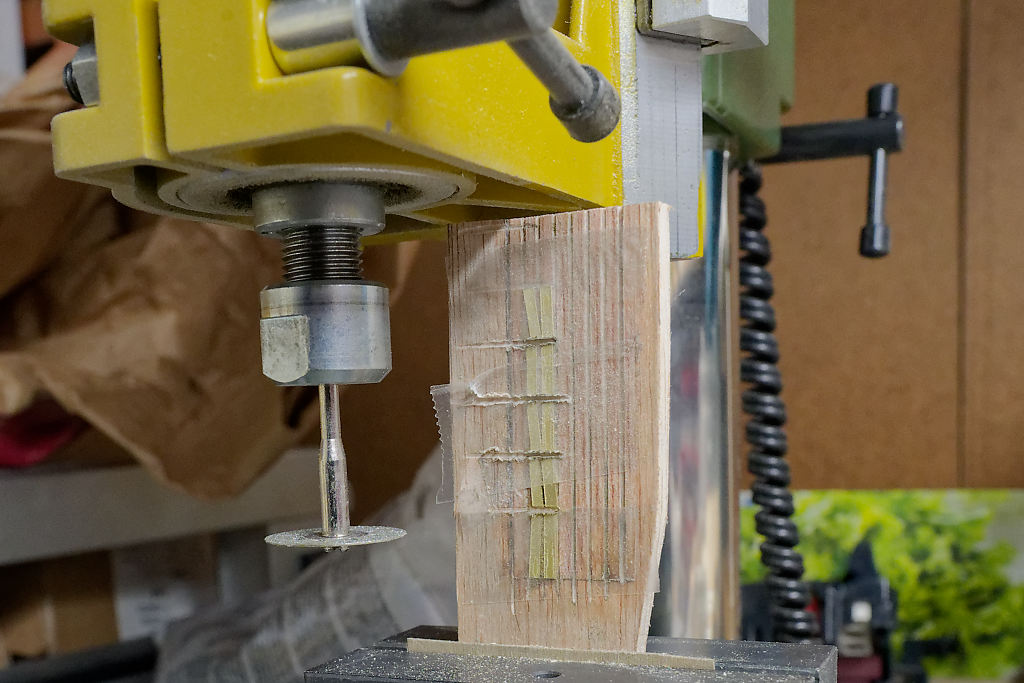

Je conserve 2 bandes pour la découpe des marches. Ces bandes seront recouvert de ruban adhésifs transparent au cas ou le laiton se décolleraient.Et comme je le pensais elles se sont décollées. Le contre-plaqué sera monté verticalement. J’ai besoin de 10 marches de longueurs 8mm.
Maintenant que j’ai les montants et les marches de mon escalier découpés, je vais pouvoir procéder à l’assemblage.
Mais avant j’ai besoin de réaliser un gabarit de montage.
Réalisation du gabarit de montage
Celui-ci sera en aluminium, matière qui ne brulera pas sous la chaleur de la panne du fer à souder. N’ayant pas une plaque de 5mm d’épaisseur, j’ai fouillé et trouver un profil en H dans lequel j’ai collé une bande de 2mm d’épaisseur.

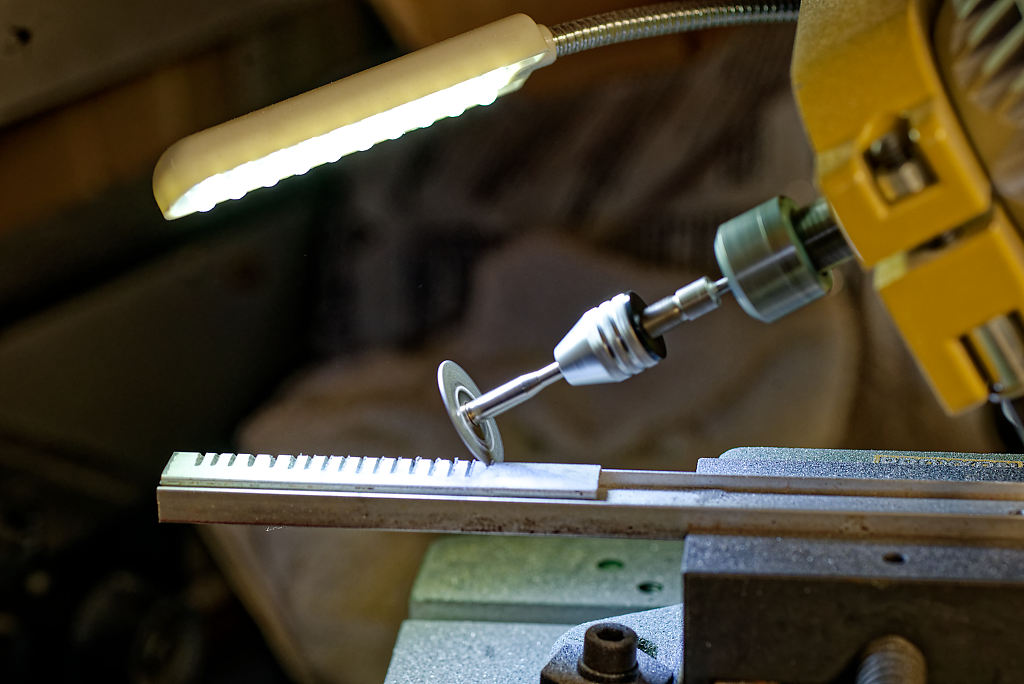

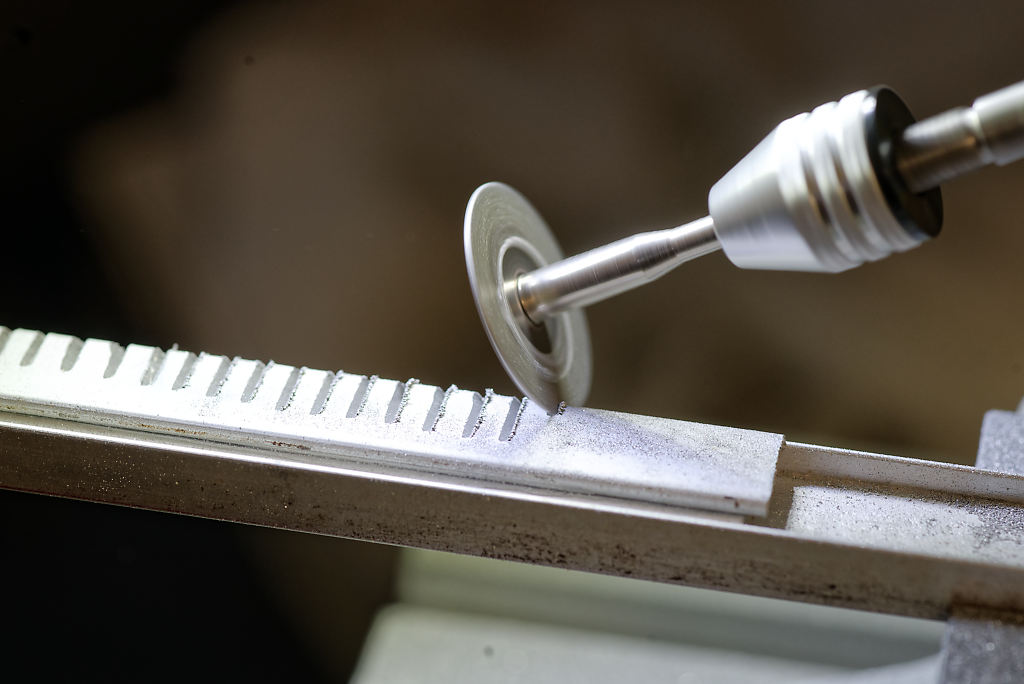

Toujours à l’aide de la fraiseuse et du disque diamanté, j’ai effectué des entailles obliques afin que les marches soient horizontales quand l’escalier sera en place. Pour cela la tête de la fraiseuse sera pivotée d’un angle correspondant à celui de votre escalier installé.

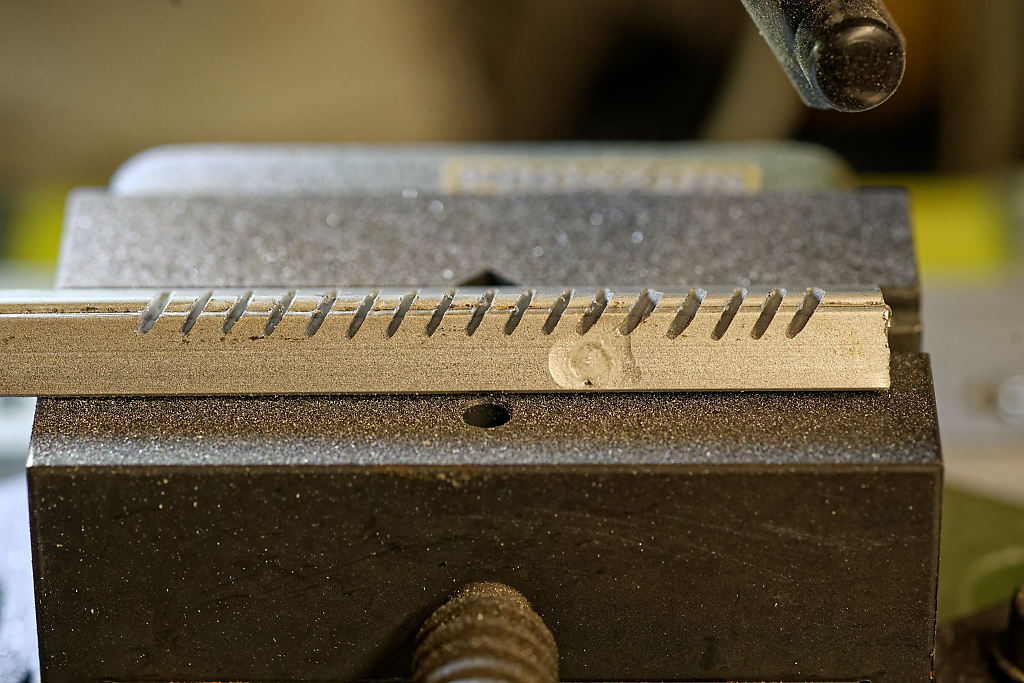

L’intervalle des entailles sera dans mon cas de 3.5mm.A l’aide d’une lame de cuter j’enlève les bavures.
Assemblage de l'escalier.

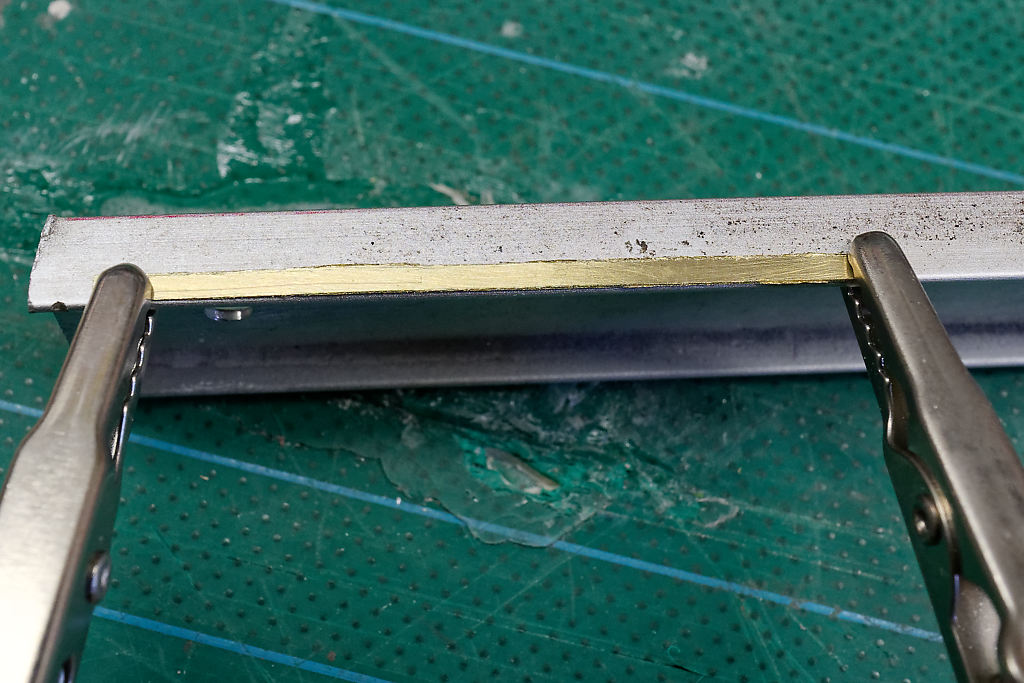

Je commence par étamer les 2 bandes de laiton representant les montants.Pour décaper le laiton, j’utilise du flux à souder et à l’aide du fer à souder je recouvre la bande de soudure.
De même j’étame les 2 bords des marches qui viendront se souder sur les montants.

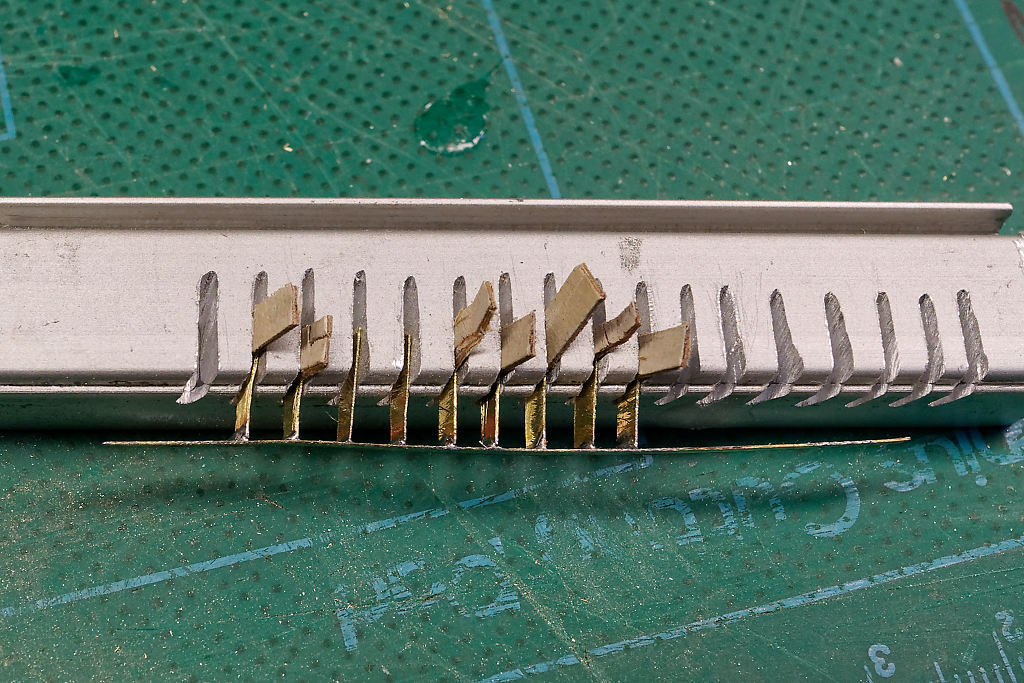

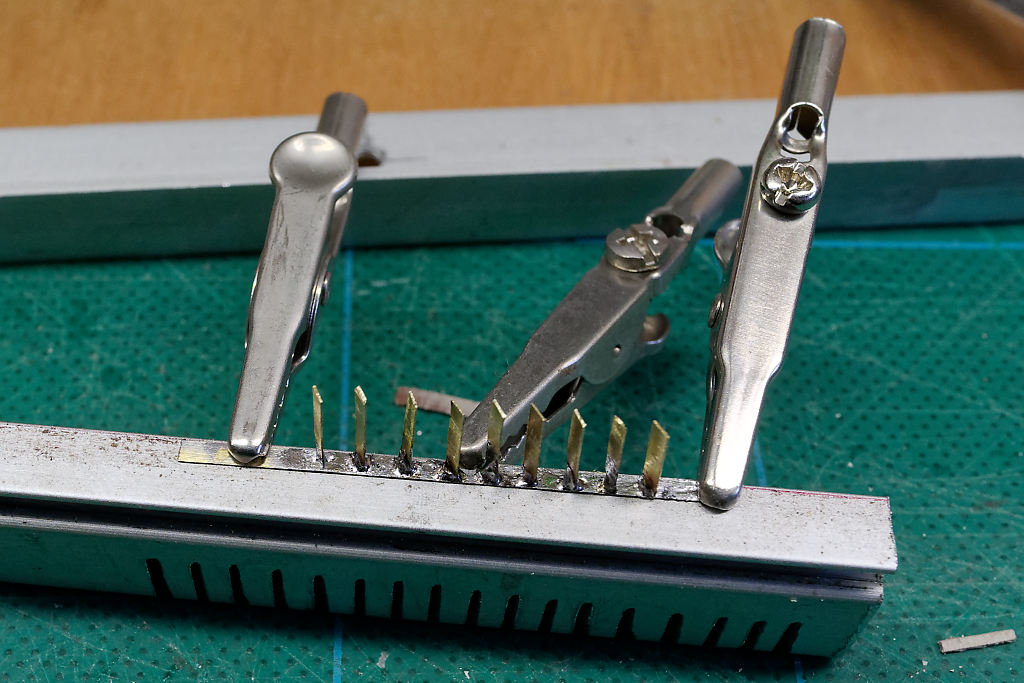

A l’aide du gabarit , je positionne les marches de laiton que je cale à l’aide du ctp de 0.4mm. Je commence par les extrémités. Ensuite je chauffe le montant et une des marches pour effectuer la brasure. Je recommence l’opération sur les autres marches.

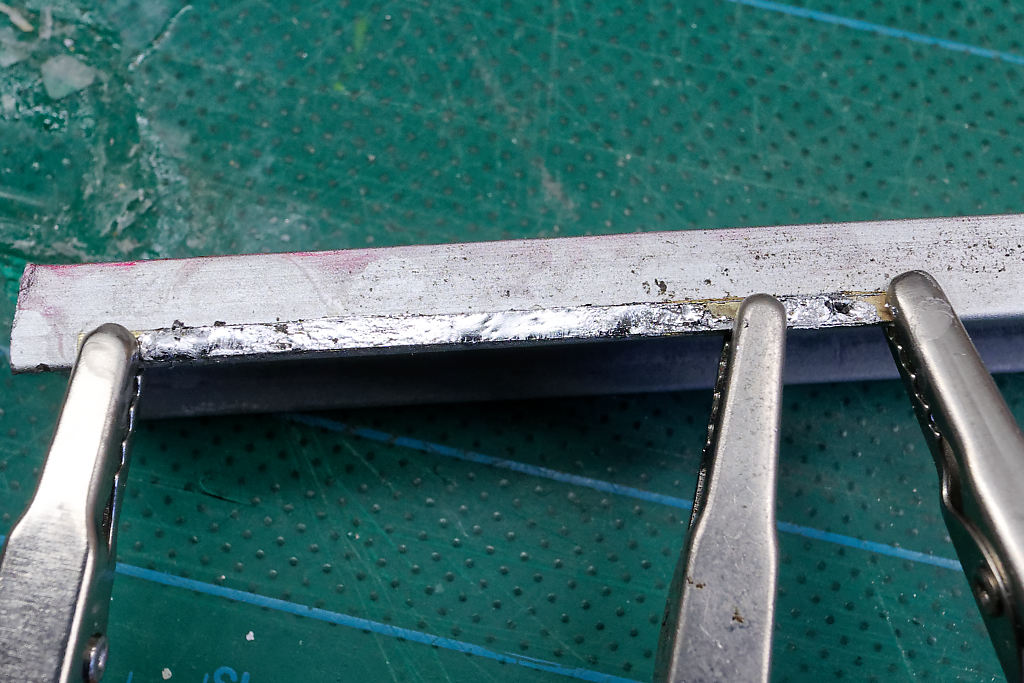

A l’aide d’une mini perceuse et d’une petite meule , je nettoie le surplus de soudure sur le montant, côté extérieur.

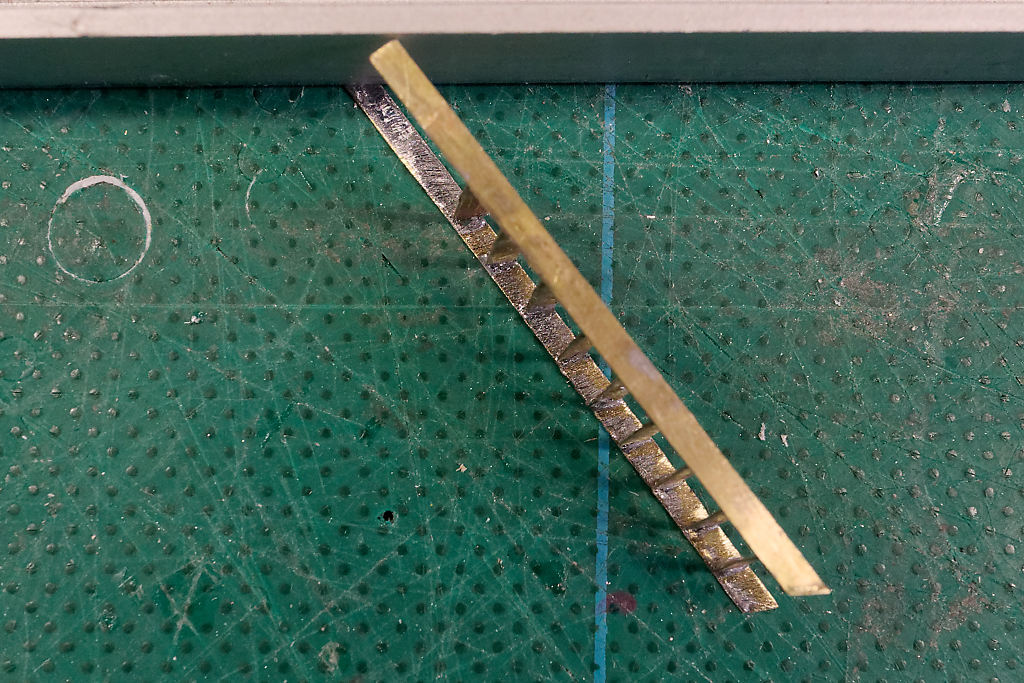

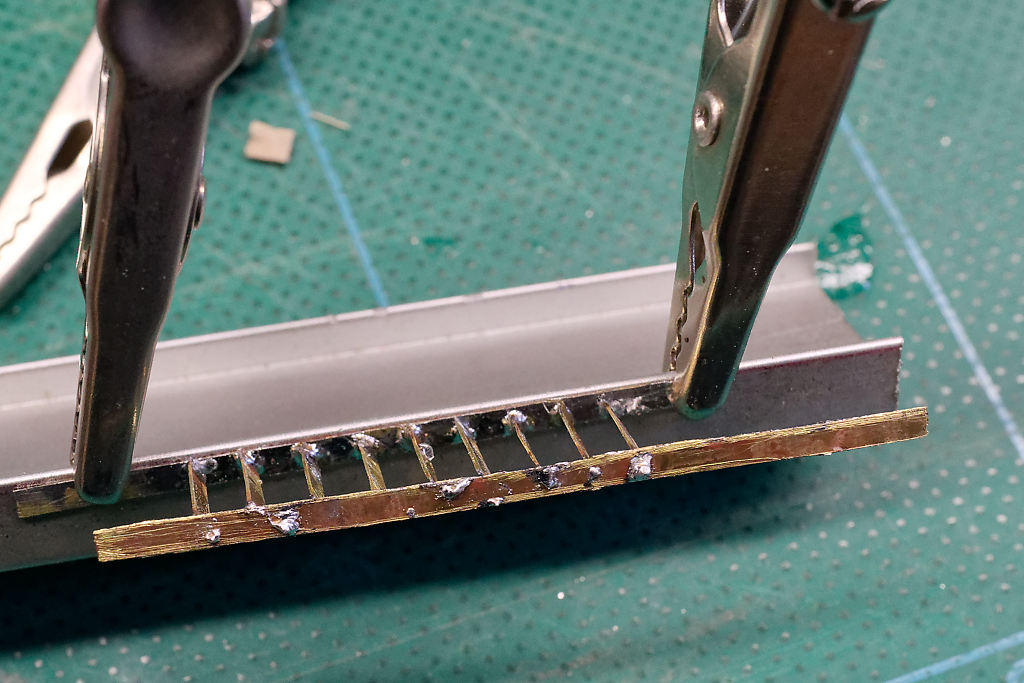

J’enlève du gabarit ce demi- escalier afin de souder l’autre montant. Je fixe cet ensemble sur un des bords du gabarit à l’aide de pinces crocodiles.
Je soude l’autre montant de la même façon que le premier.
J’enlève également le surplus d’étain à l’aide de la mini-perceuse et de sa meule.
A l’aide de la lime diamantée, je nettoie l’intérieur du montant et des marches.
Après nettoyage à l’aide des limes diamantées et de la mini-perceuse et meule.

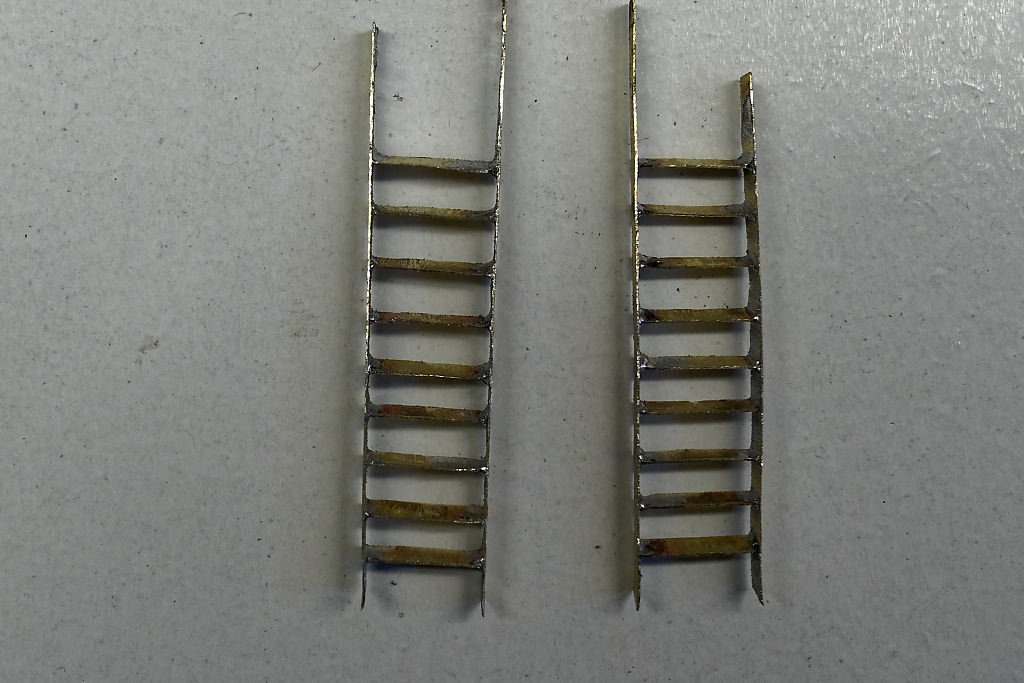

Les escaliers terminés

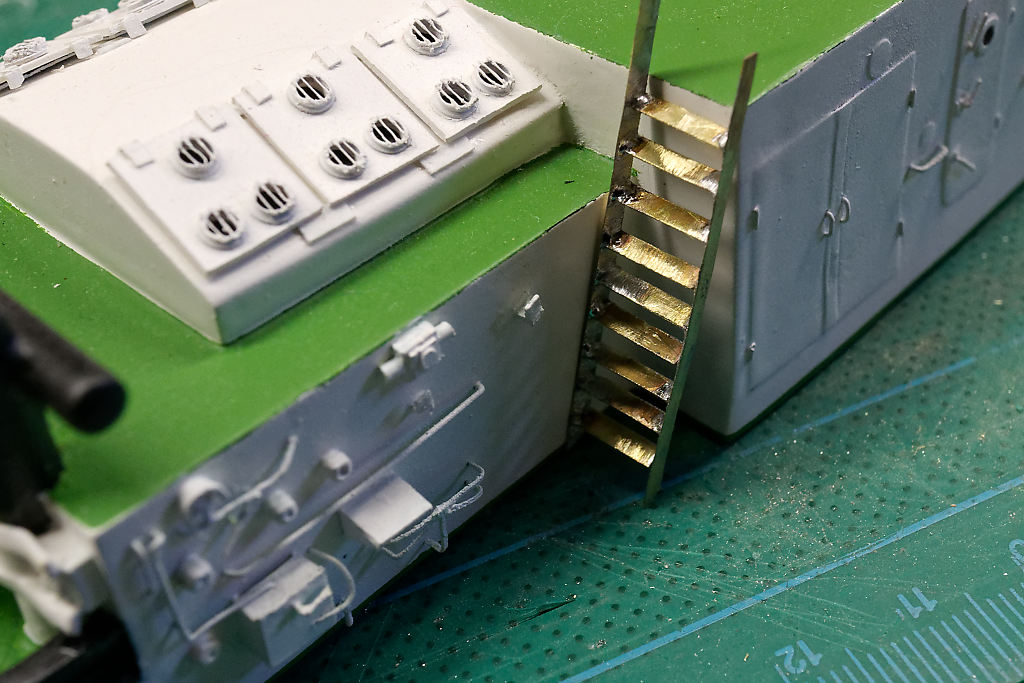

Présentation sur la maquette
