Construction en modèle d’arsenal du Yacht de port « Le Rochefort »
D’après la monographie de Gérard Delacroix
Le guide d’ Adrian Sorolla « Introduction au Modélisme d’Arsenal »
Afin de mieux comprendre… » Le vaisseau de 74 canons de Jean Boudriot. Ces ouvrages sont parus aux Editions Ancres.
Ceci reprend en image l’histoire de la construction du premier modèle d’Erika C.. Il n’est pas parfait mais il faut apprécier le travail réalisé.
Quelques explications afin d’aider à la compréhension ; le but n’est pas de faire un cours…. c’est de faire découvrir la construction du modélisme d’arsenal et qui sait… cela pourrait motiver d’autres modélistes.
Dans le sens premier du terme, un arsenal est un établissement militaire, qui peut être « royal » ou « national », un lieu où l’on construit, entretient, répare et préserve les navires de guerre et où leurs équipements et avitaillements sont assurés.
A cette époque, des maquettes de bateaux étaient réalisées afin de transmettre les techniques de construction entre constructeurs et entre arsenaux.
Ce sont des maquettes construites exactement comme les vrais navires. Chaque pièce est réalisée et y est représentée.
Le Yacht « LE ROCHEFORT » est un petit bâtiment d’une construction simple et son gréement est élémentaire puisqu’un seul mât et trois voiles équipent cette coque. Il était particulièrement destiné à transporter la poudre et les vivres. Afin de garder la cargaison au sec, la cale est complètement vaigrée (bordage intérieur) et parfaitement calfaté. Les écoutilles, donnant accès à la cale où est stockée la cargaison, sont constituées d’un cadre haut et d’un couvercle afin d’éviter d’embarquer de l’eau en cas de mauvais temps.
Ses dimensions sont : 54 pieds de long (17,54m) 15 pieds de large (4,87m), déplacement à vide 40 tonneaux,port: 60 tonneaux (1 tonneau représente 2000 livres soit 978 kg)
Il a été mis en chantier en 1787 et lancé en 1788. Date de fin de service non connue.
Équipage : 1 patron, 6 hommes, un mousse plus un maitre canonnier en cas de transport de poudre.
Le modèle d’Erika C. est réalisé au 1/36ème
Coque : Longueur 54 cm, largeur 15 cm, hauteur 16cm. Avec le gréement : Longueur 78 cm, largeur 15 cm, hauteur 58 cm

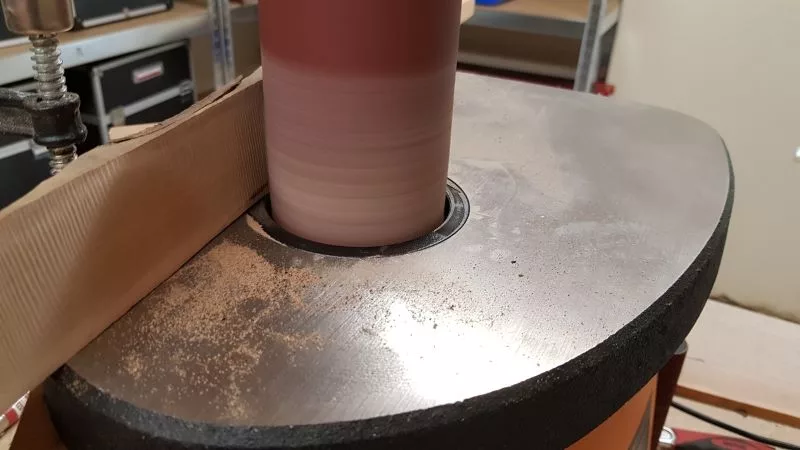

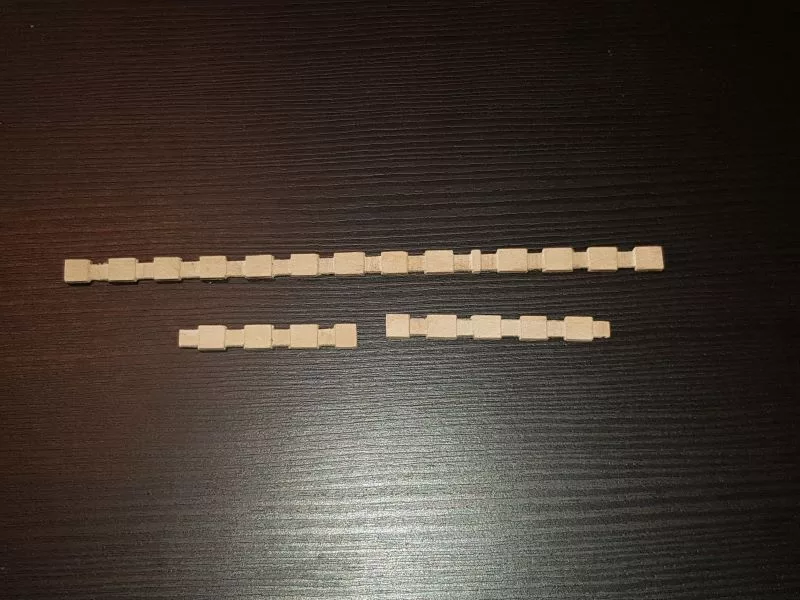

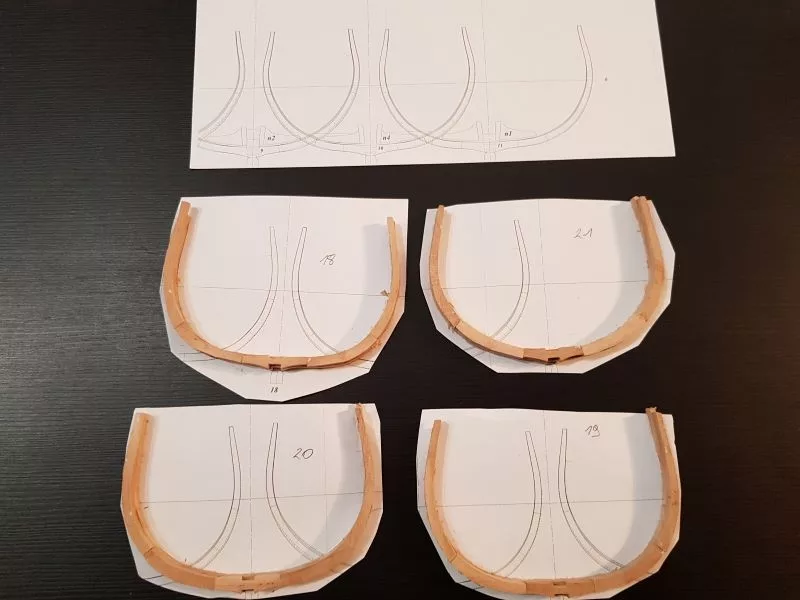

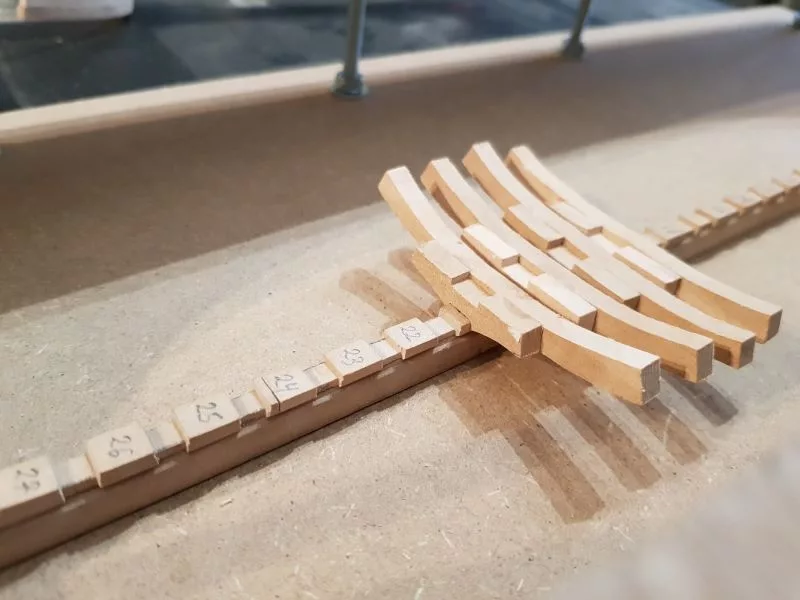

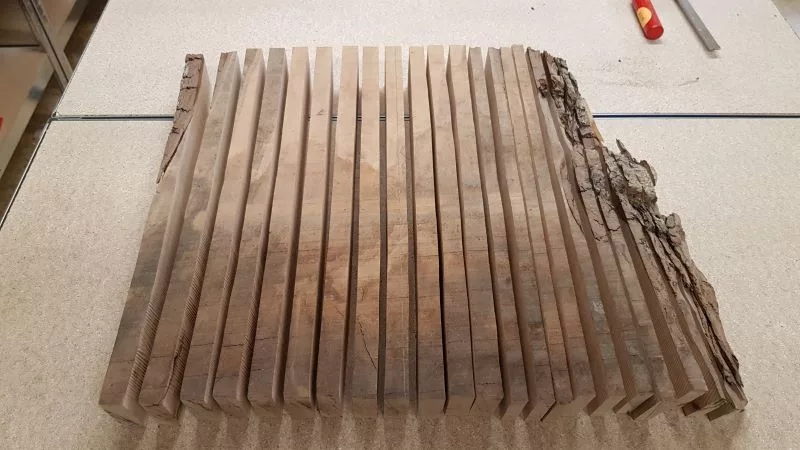

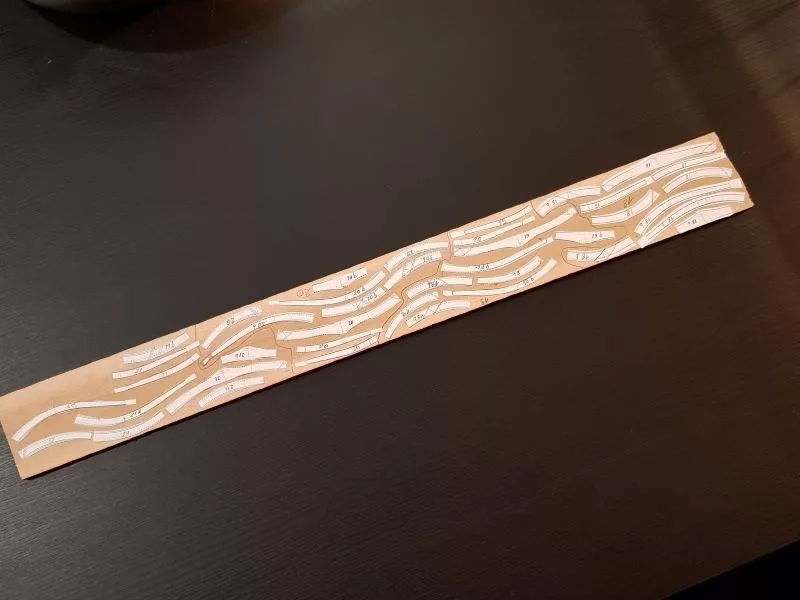

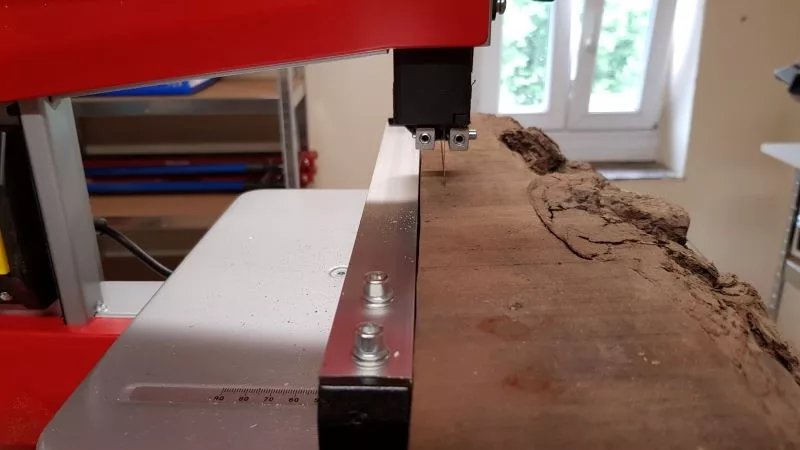

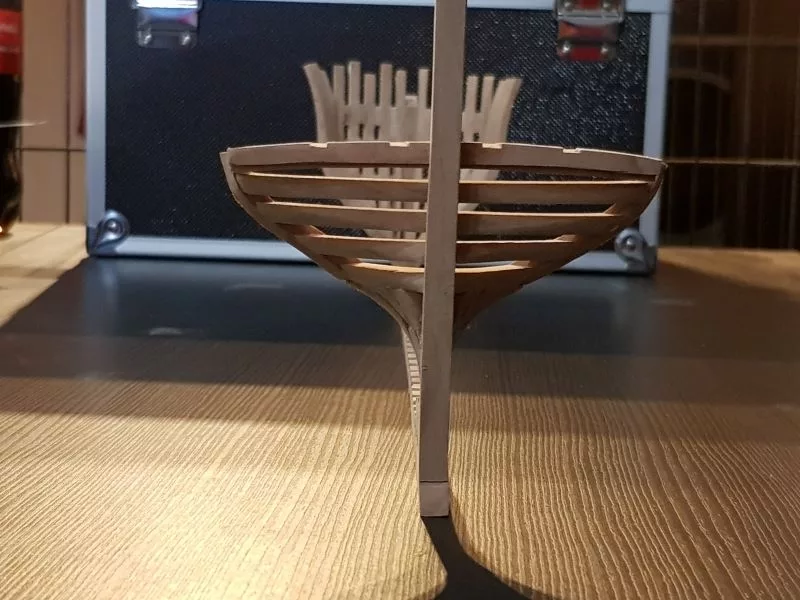

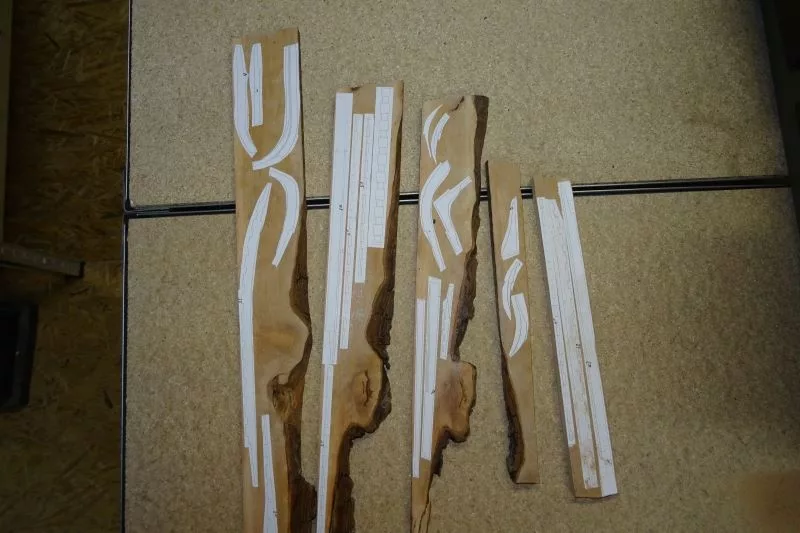

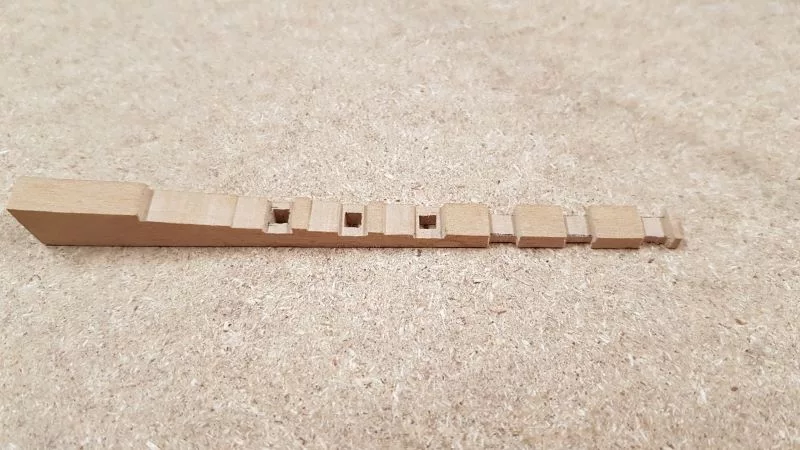

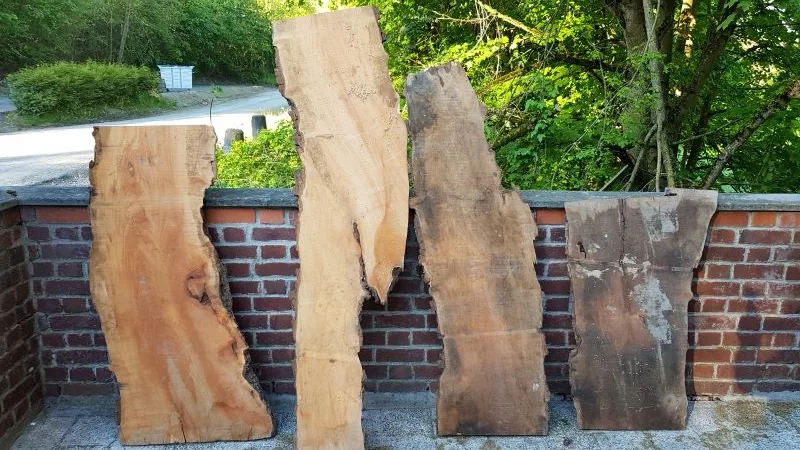

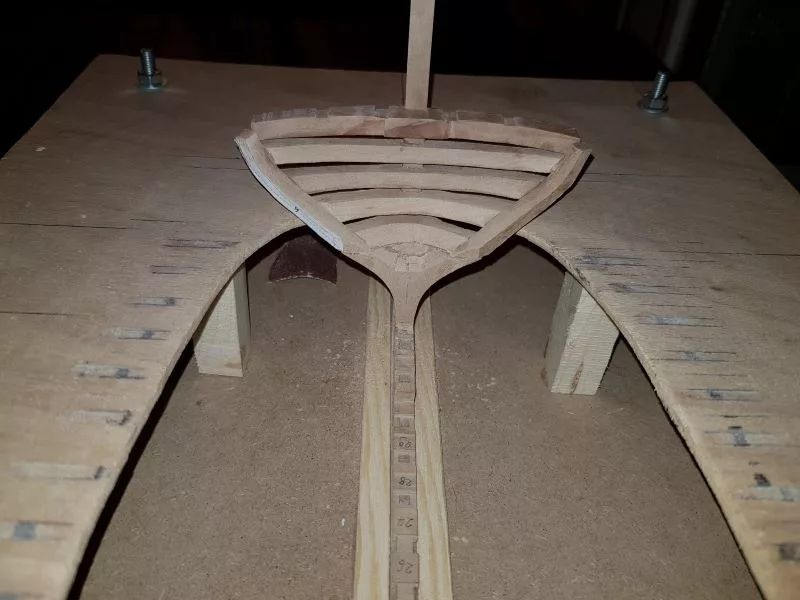

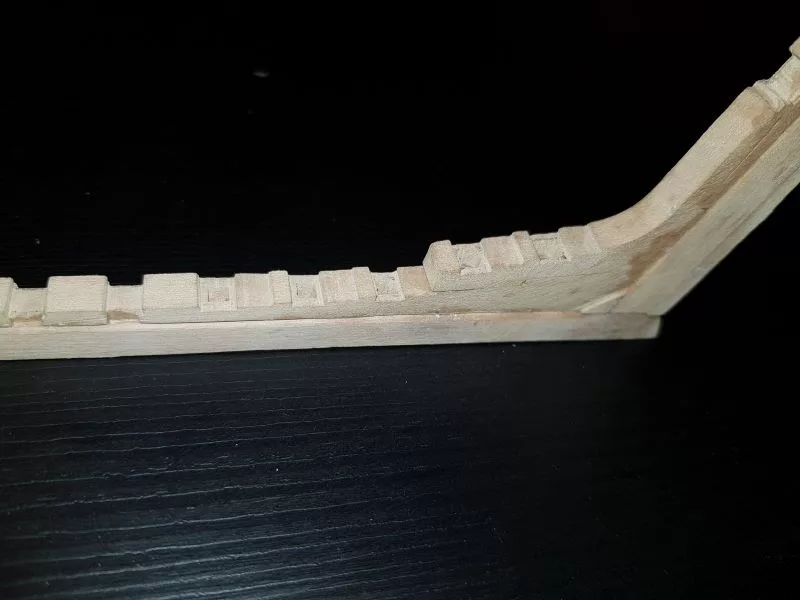

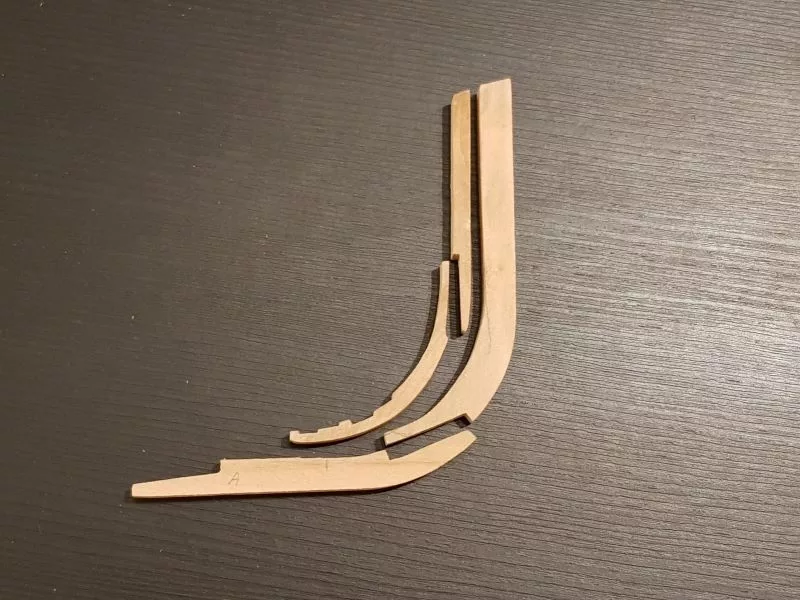

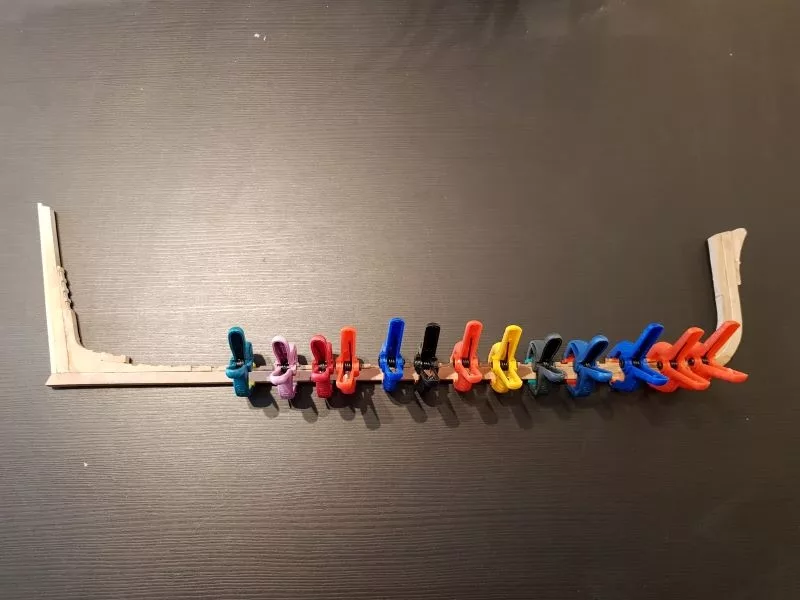

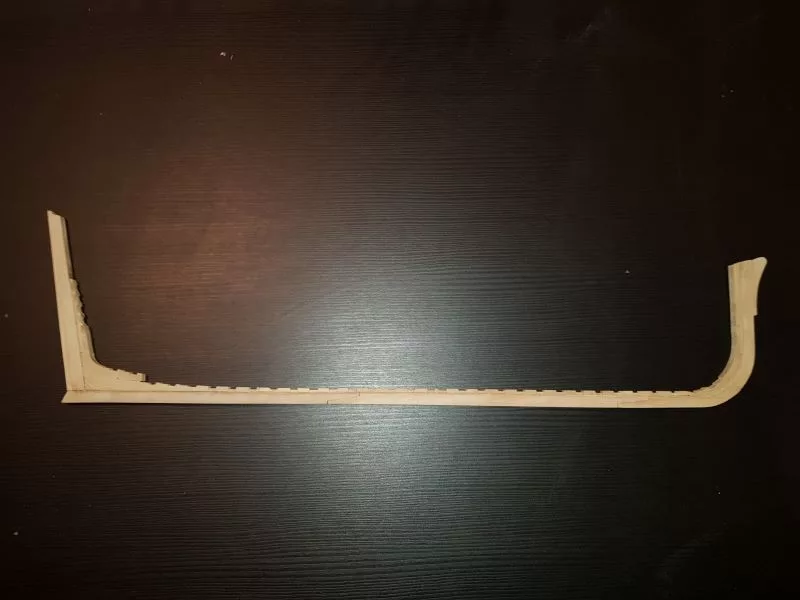

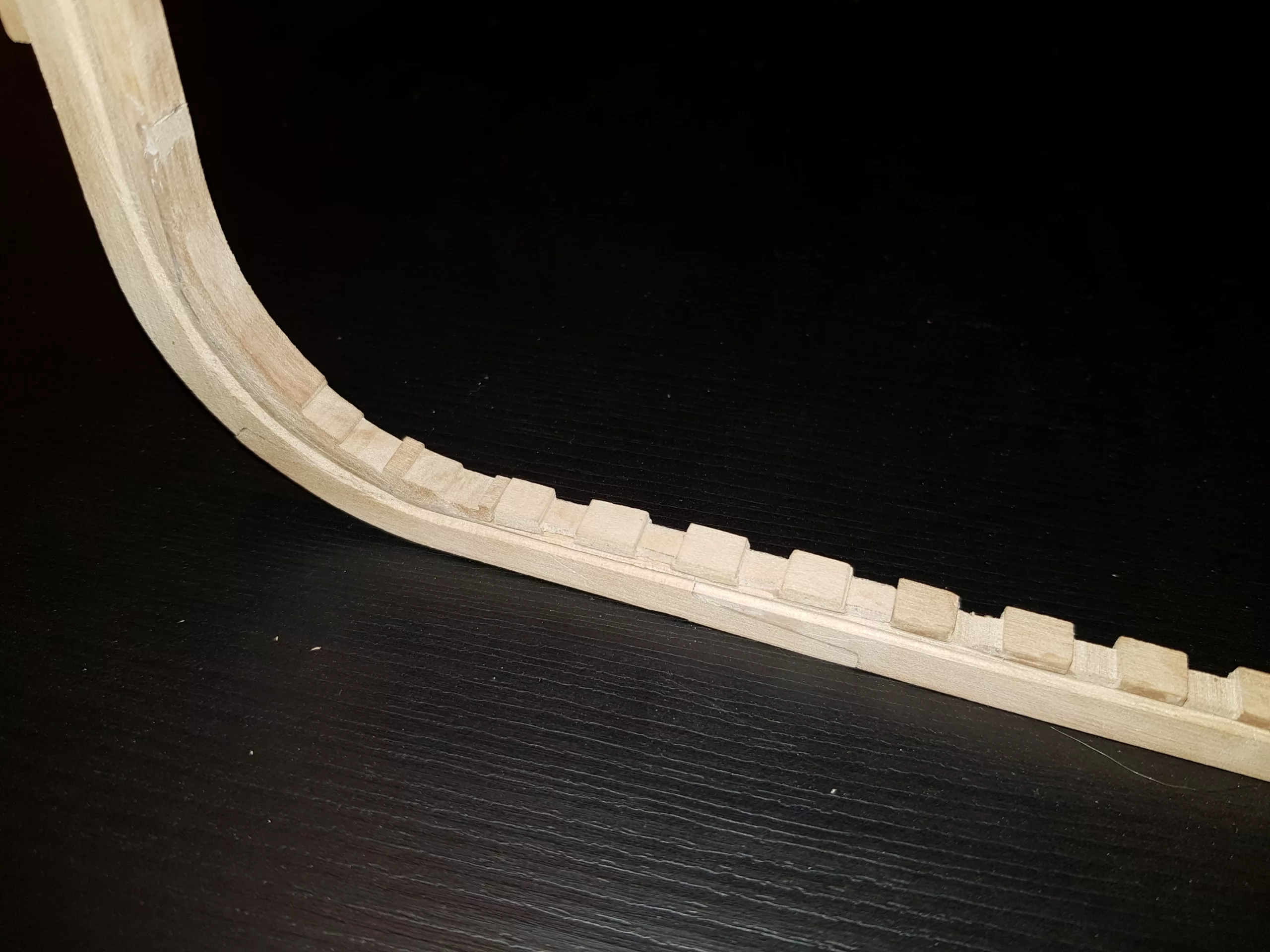

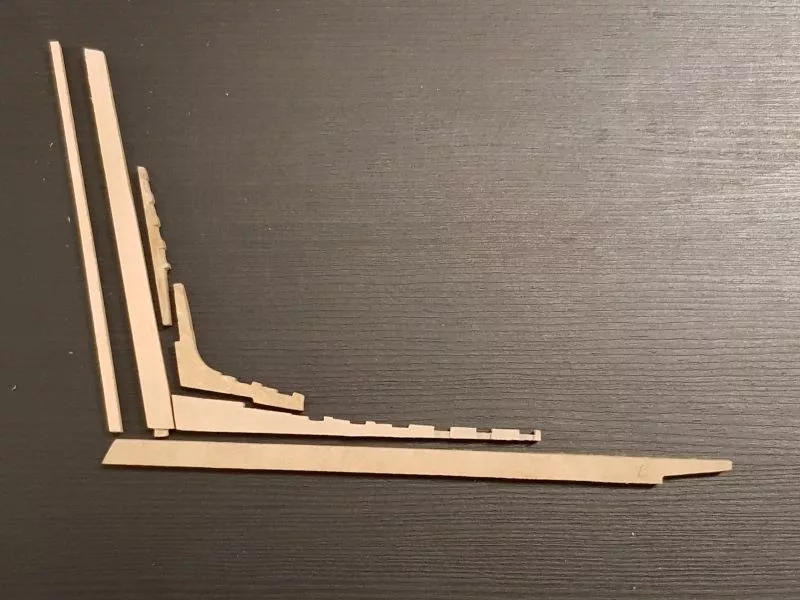

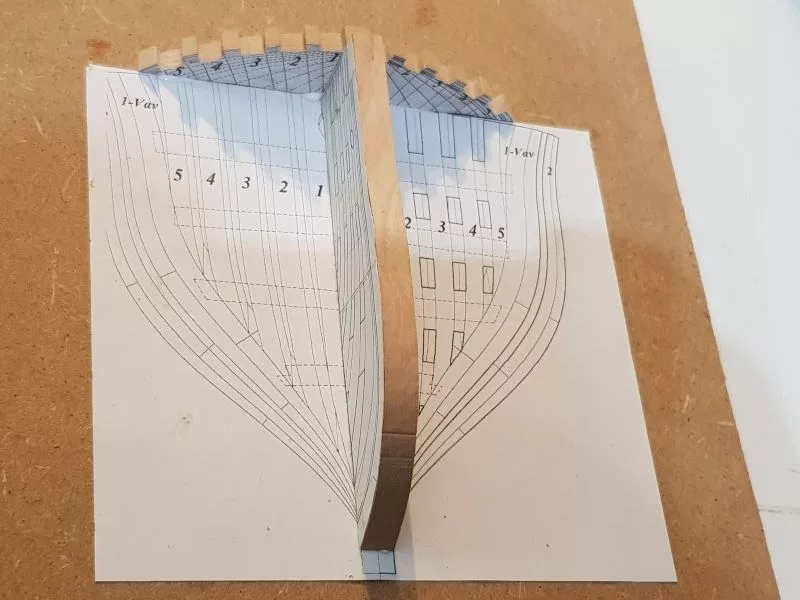

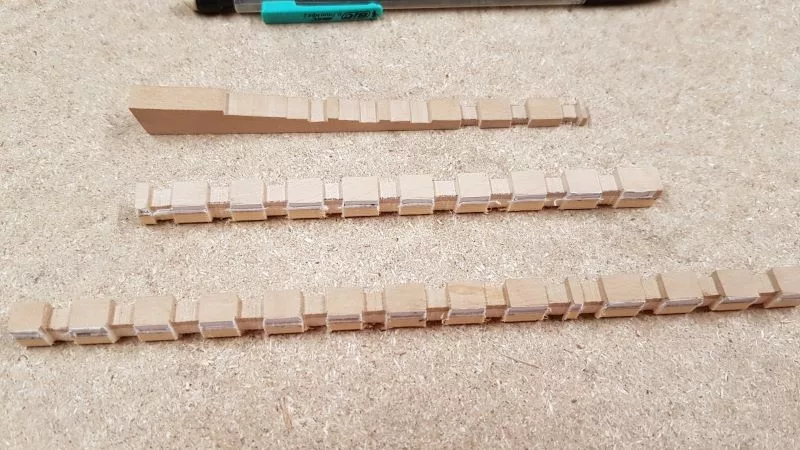

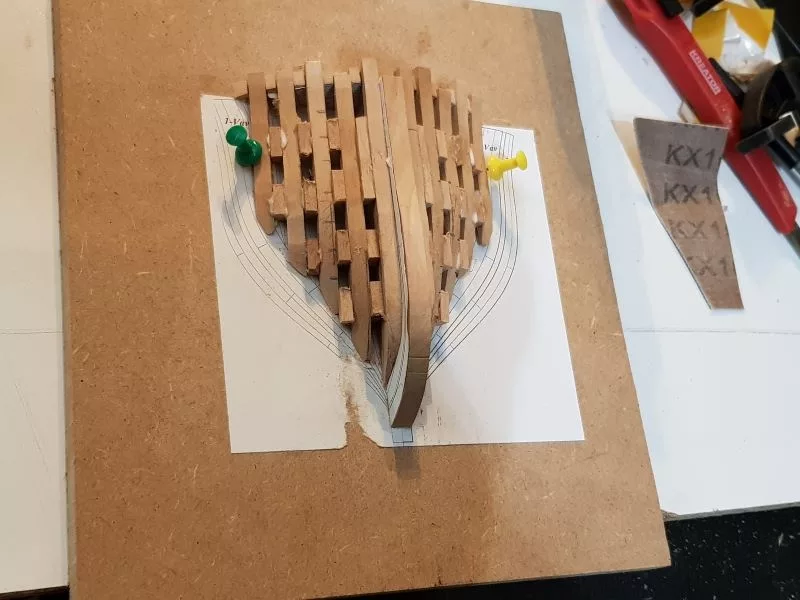

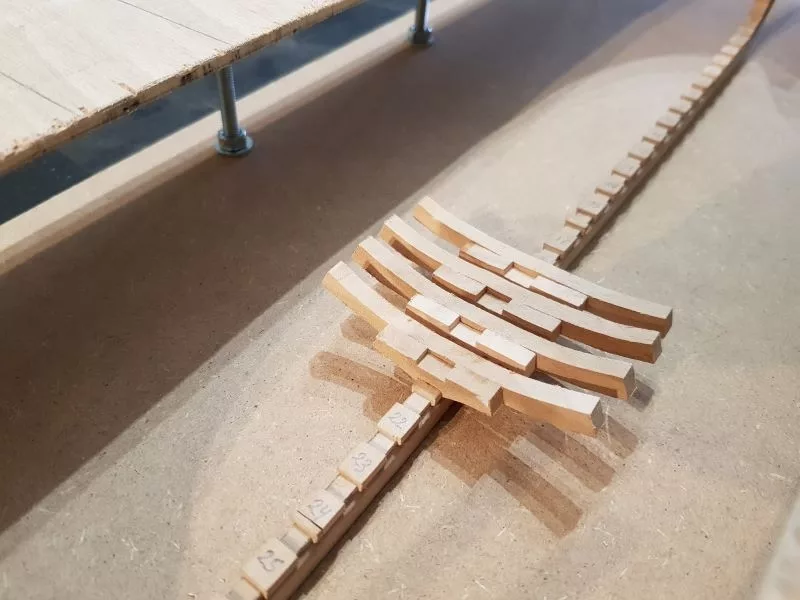

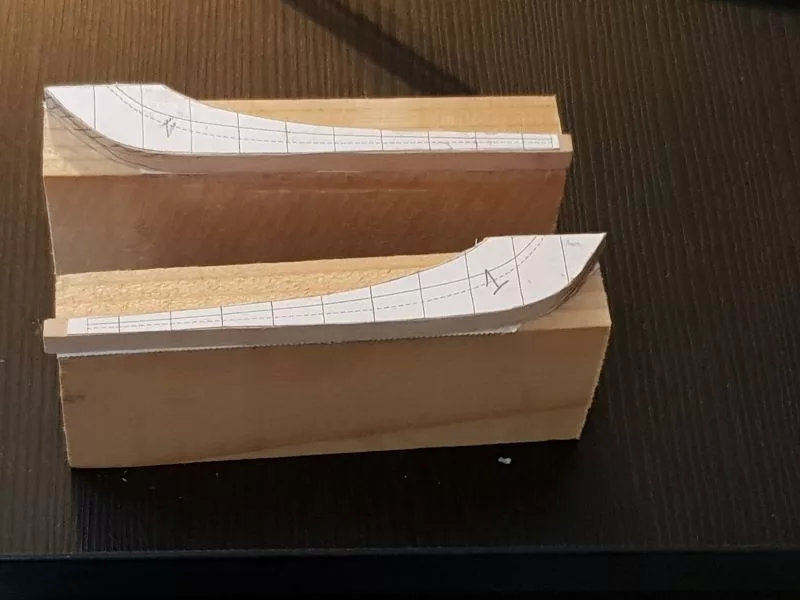

L’étrave, ensemble délicat de pièces qui sera montée sur un montage spécial qui servira de « chantier » les pièces (Les allonges d’écubiers et apôtres sont courbes, ont un profil en sifflet. Ils sont maintenus entre eux et espacés par des clés qui permettent ainsi une ventilation et un séchage du bois. (difficile de le décrire ici en quelques lignes.
